E-Line MV Barres

Gaine à Barres Moyenne Tension

Les Gaines à barres moyenne tension E-Line MV sont les produits les plus récents des « gammes de Gaines à barres E-Line », avec les technologies de pointe, en 12 kV et 17,5 kV. L'intensité de fonctionnement allant jusqu'à 5000 A en standard et son degré de protection IP 68. E-Line MV représente la solution ultime pour le transport de l'énergie en moyenne tension.

Catalogue
Katalog 185

Caractéristiques Générales

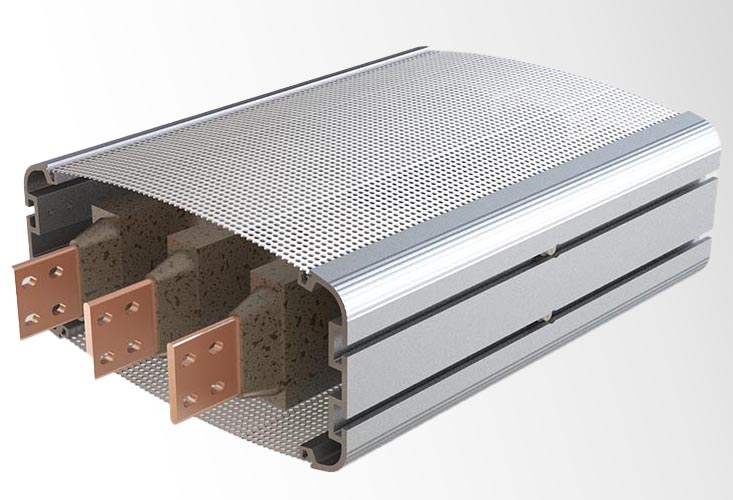

Le système de gaine à barres (MV-CR) est fabriqué en combinant des conducteurs en cuivre (Cu) dans un cadre profilé optimisé et étamé. Ce matériau est plus léger que la tôle. La conception optimisée, avec une faible élévation de température dans le cadre, permet de minimiser les pertes de puissance du système grâce à de faibles pertes par hystérésis. Le cadre assure également la mise à la terre sur la gaine à barres.

E-Line MV assure une transmission sûre et efficace de l'électricité. Les jeux de barres MV CR sont produits dans un cadre unique, avec des conducteurs en cuivre (Cu) intégrés dans un matériau isolant homogène constitué d'un alliage de minéraux de silicium pur et de résine époxy, assurant ainsi une grande résistance mécanique et chimique.

Les systèmes de gaines à barres de la série E-Line MV sont utilisés dans les installations pour la distribution horizontale ou verticale d'énergie. Les systèmes de gaines à barres moyenne tension sont fabriqués pour répondre aux besoins de transmission et de distribution d'énergie dans les structures et installations à haute sécurité. La gaine à barres en résine moulée MV est conçue pour des systèmes électriques allant de 12 kV à 17,5 kV et de 950A à 5000A.

Avantages de la Gaine à Barres E-Line MV

  • Produits testés selon les normes internationales
  • Indice de protection extérieur IP 68
  • Résistant à la corrosion
  • Résistant aux produits chimiques
  • Résistant aux parasites
  • Utilisable en milieu tropical
  • Haute résistance mécanique
  • Pas d'effet de cheminée
  • Haute résistance aux courts-circuits
  • Garantit moins de chutes de tension par rapport à la solution en câbles
  • Résistant aux UV
  • No Ne nécessite pas de maintenance
  • Haute résistance aux courts-circuits grâce à une structure compacte
  • Conception optimisée pour minimiser l'encombrement en fonction de l'intensité de courant

Domaines d'utilisation de la Gamme E-Line MV

  • Infrastructure Ferroviaire
  • Bâtiments Industriels
  • Industrie Pétrochimique
  • Zones Inondables
  • Industrie du Pétrole et du Gaz Naturel
  • Industrie de la Production d'Êlectricité
  • Data Centers
