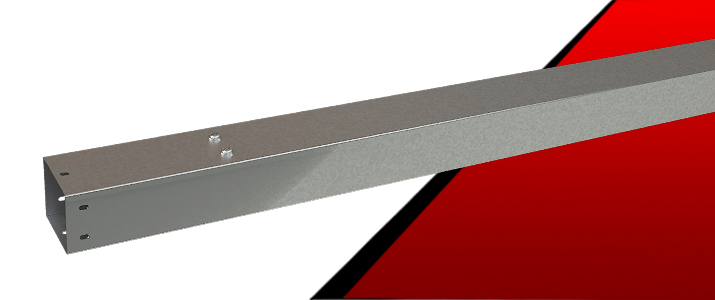

Chemin de Câbles E-Line TKS
Les systèmes de chemins de câbles avec couvercle de goulotte de la série E-Line TKS sont utilisés pour le câblage dans les environnements internes. Ils sont fabriqués professionnellement en option pré-galvanisée ou peinte. Le couvercle peut être monté facilement grâce à son système de verrouillage exceptionnel. Le montage des modules sur les chemins de câbles se fait facilement.
Catalogue
Filtres
Caractéristiques Générales
- Les chemins de câbles TKS Trunking ont une structure compacte grâce à leur système de verrouillage spécial pour le couvercle.
- Peut être fabriqué en pré-galvanisé conformément aux normes TS EN 10346 et TS EN 10143 ou en galvanisé par immersion à chaud selon les normes TS EN ISO 1461.
Caractéristiques d’Utilisation du Produit
- Son couvercle peut être facilement monté grâce à son système de verrouillage spécial. Le montage des modules sur les chemins de câbles est assez facile.
- Comme dans les installations à courant faible, il s'agit d'un système de transport de câbles dans lequel les câbles des installations à haute tension peuvent être transportés après l'assemblage, offrant une protection mécanique et optique fiable, facile et rapide.
- Les bords de la goulotte de câbles sont en métal non perforé, courbé vers l'intérieur afin d'améliorer la solidité et la résistance.
- La mise à terre de l'encliquetage (continuité électrique) est une question importante pour les câbles de données et de téléphone.
- Il y a des connexions d’isolement espacées dans les liaisons réduisant la transrésistance et la continuité de la mise à terre prévues sur les jonctions de chaque longueur droite et de chaque module tournant dans les systèmes de câbles encliquetables EAE avec couvercle. Les Connexions d’isolement sont disponibles dans la gamme de produits.
- Conception sûre et lisse des bords pour protéger le câble.
Caractéristiques Techniques
- Elles sont fabriquées en matériau pré-galvanisé avec une épaisseur de 1,5 et 2 mm. Elles peuvent être peintes selon les besoins.
- Les options de hauteur : 50 mm, 75 mm, 100 mm et 150 mm ; les options de largeur : 50 mm, 75 mm, 100 mm, 150 mm et 200 mm.
- Les systèmes d'encliquetage des couvercles de goulotte sont fabriqués dans des longueurs droites standard de 3 m.
- La tôle d'une épaisseur de 1,5 mm est utilisée pour les encliquetages 100x200 et 150x150, tandis que la tôle d'une épaisseur de 1,2 mm est utilisée pour les câblages d'autres dimensions.
- Les modules encliquetables et tournants de longueur droite sont fournis avec leurs couvercles.
- Il y a 3 points de verrouillage pour sécuriser les couvercles dans les longueurs droites. Il y a 2 serrures sur chaque point de verrouillage pour les largeurs de 100, 150 et 200 mm, et au moins 1 serrure pour les largeurs de 50 et 75 mm.
- Le couvercle encliquetable pour goulotte de la série TKS est doté d'un système de verrouillage spécial. Il est possible de verrouiller en tournant le système de verrouillage d'un quart de tour avec facilité.
- Le loquet situé sous le couvercle permet de fixer le couvercle au conduit en un quart de tour.
Domaines d’Utilisation
- Secteur alimentaire
- Installations à courant faible
- Centres d’affaires
- Centres de données
- Bureaux
