KabinPLUS KS Antisismique

Les Armoires Rack Antisismiques

Les armoires Rack KabinPLUS KD 19" antisismiques pour centres de données ont été conçues pour offrir une grande flexibilité et efficacité avec une construction de base robuste pour les centres de données qui doivent faire face à des environnements sismiques de la zone 4.

Catalogue
Catalogue Data Center Solutions
Dimensions de l’Armoire Rack :
Enclosure Dimensions
  • Hauteur (en unité de rack) – 42U, 47U
  • Largeur – 600 mm., 800 mm.
  • Profondeur – 1000 mm., 1100 mm., 1200 mm.
  • Pour d'autres dimensions, veuillez contacter votre représentant.
Portes
Doors
Portes avant simples et portes arrière divisées transférables sans outil - aérées avec 85% de perforation, ouverture à 180/270 degrés avec ou sans juxtaposition.
Panneaux supérieurs et inférieurs
Top and Bottom Panels
Fentes d'entrée de câbles importantes et multiples avec brosses sur le toit, plaques de recouvrement inférieures réglables et passe-câbles particuliers pour les Unités de Distribution de l’Alimentation (PDU).
Conformité antisismique :
Earthquake Conformity
Conformité à la norme Telcordia GR-63-Core, NEBS (Zone 4) pour ses cadres de support et sa conception de construction particulière.
Pieds de nivellement et modules à roulettes
Levelling Feet & Castor Module
Pieds niveleurs à usage industriel et faciles à diriger, avec roulettes.
Supports pour juxtapositions
Baying Brackets
Juxtaposition facile sur les parties antérieures et latérales.
Liaison électrique
Electrical Bonding
Liaison électrique complète des armoires rack, des portes latérales, toits et panneaux inférieurs avec point de référence pour la liaison.
Mécanismes de verrouillage
Locking Mechanisms
Différentes options de verrouillage avec connectivité en libre accès.

Conformité

  • IEC 61587-1, UL 2416, IEC 60082-2, EIA 310-E, ISO 9227, ASTM B 117 (pour les propriétés mécaniques)
  • IEC 61010-1, IEC 60950-1 pour les propriétés électriques et Telcordia GR-63-Core, NEBS (pour la certification antisismique de la zone 4)

Capacité de Charge

  • 1200 kg de charge statique (selon la IEC 61587-1)
  • 1500 kg de charge statique (testé pour UL 2416)
  • 1500 kg de charge dynamique (testé pour UL 1678)

Caractéristiques de câblage

Les armoires Rack KabinPLUS KD 19" pour Centres de Données KabinPLUS KD 19" offrent une approche complète des accessoires de câblage pour desservir l'infrastructure de câblage structuré à haute densité avec de nombreux déplacements, ajouts et changements dans les environnements de centres de données.

Gestion Aérienne des Câbles (toit)
Gestion des câbles au plafond
Montage sans outil des séparateurs en forme de "M" et "A" & chemins de câbles
Panneau toit
Panneau de toit
KD Server avec 6 entrées de câbles fixes avec options de brosses ; KD Network avec 2 grandes entrées de câbles sur les côtés et 2 entrées de câbles avant + arrière, panneau de toit à montage snap-in facilement ajustable en place.

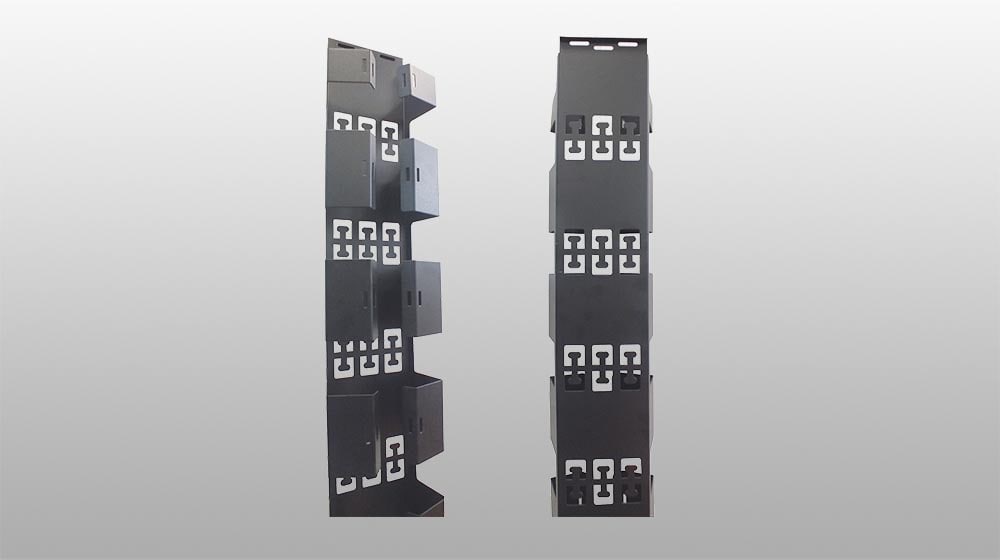

Gestion Verticale des Câbles
Gestion verticale des câbles
Organisateur de câbles à doigts en plastique, organisateur de câbles à anneau en plastique, organisateur de câbles à anneau métallique, organisateur de conduit à doigts, tray de câbles vertical.
Gestion Horizontale des Câbles
Gestion horizontale des câbles
Organisateur de câbles en métal et en plastique pour différentes unités de rack, canaux de câbles à doigts en plastique.
Panneau inferieur
Panneau inférieur
KD Server avec 3 panneaux inférieurs ajustables & déplaçables et 2 passe-câbles PDU ; KD Network avec 4 panneaux inférieurs ajustables & déplaçables avec 2 passe-câbles PDU
Supports Unité de Distribution de l’Alimentation (PDU)
Supports PDU
Permet de monter différents types de PDU de manière sans outil et/ou conventionnelle

Gestion du Flux d’Air

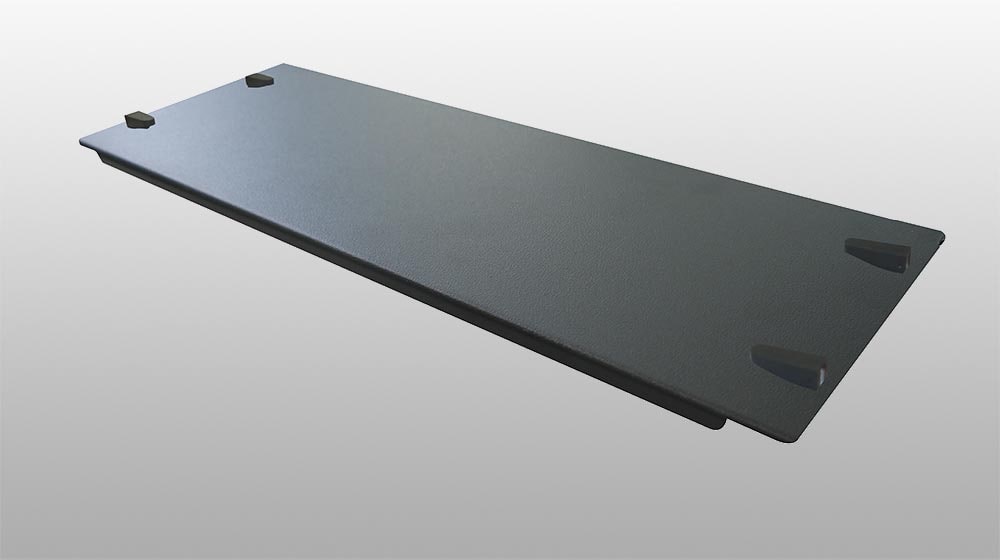

Pour garantir l'efficacité énergétique des centres de données, les armoires Rack KabinPLUS KD 19" offrent une solution holistique pour assurer la séparation complète de l'air froid et de l'air chaud dans l'environnement d'une armoire Rack à l'aide de divers panneaux de blocage de l'air et de canalisation de l'air. L'utilisation de panneaux de blocage d'air verticaux et horizontaux, ainsi que de joints d'étanchéité des couvercles supérieur et inférieur et des passe-Câbles de fond de rack, permet d'isoler tous les courts-circuits possibles du flux d'air.

Mécanismes de verrouillage

Pour la sécurité physique et l'accès surveillé à votre infrastructure critique, les armoires Rack pour Centres de Données KabinPLUS KD 19" offrent divers mécanismes de verrouillage et de connectivité d'accès ouvert. L'accès par clavier, l'accès par carte de proximité, l'empreinte digitale, la rétine de l'œil, la géométrie biométrique de la main, l'accès et les combinaisons de verrouillage mécaniques et électromécaniques font partie des options disponibles.
