E-Line CR Barres

Moulée en résine Barres

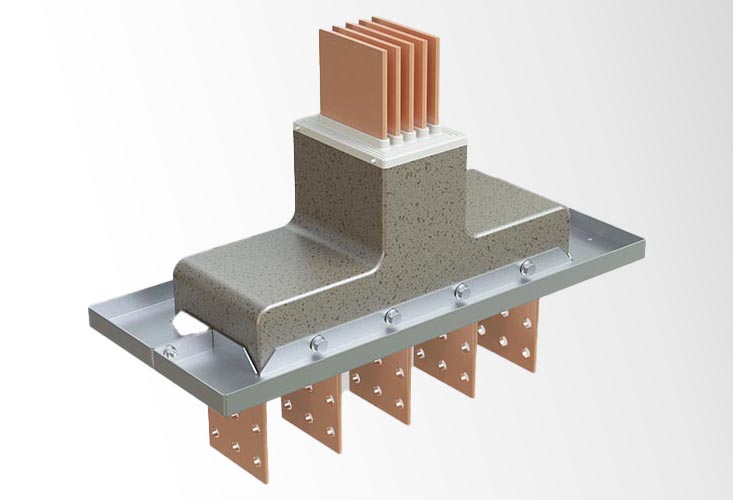

Les systèmes de goulottes à barres (E-Line CR Busbar : gaine à barres en résine moulée) assurent le transfert et la distribution du courant électrique entre 630A et 6300A. Ils sont protégés contre les explosions et compatibles avec les modules de gaine à barres E-Line KX. Classe de protection IP68. Le matériau synthétisé "DUROCOMP", qui offre une résistance élevée aux hautes températures et une grande résistance mécanique, est composé de minéraux de silicium pur spécialement sélectionnés et de résine époxy, protégeant ainsi la gaine à barres E-Line CR contre les impacts extérieurs.

Catalogue
Katalog 172

Caractéristiques Générales de la Série E-Line CR

Caractéristiques générales de la série E-Line CR

L'utilisation des « Gaines à barres en résine moulée » dans les environnements extérieurs, les passages en galerie, les usines chimiques, les applications portuaires et les tunnels, au lieu de câbles imposés réglementairement, offre de nombreux avantages. La chaleur produite dans les conducteurs grâce aux additifs à haute capacité de transfert thermique utilisés dans le système de gaine à barres est facilement transférée au milieu via le corps.

  • Indice de protection IP68 et IP69k
  • Indice de protection extérieur IP68
  • Options de 3, 4, 4.5, 5 et 6 conducteurs
  • Résistant à la corrosion
  • Option masse propre (CPE)
  • Résistant aux produits chimiques
  • IEC 60331-1 : 3 heures de courant continu en condition d’incendie
  • Résistant aux parasites
  • Conforme aux exigences sismiques selon IEC 60068-3-3 ; IEC 60068-2-57 et normes IEEE 693
  • Utilisable en milieu tropical
  • 3 heures de résistance coupe-feu selon ISO 834
  • Haute résistance mécanique
  • E60 et E120 de maintien de courant en condition d’incendie selon DIN 4102-12
  • Sans effet de cheminée
  • Haute résistance aux courts-circuits
  • Résistant au feu
  • Classe de protection ATEX
  • Maintien de la continuité de courant en cas d’incendie
  • Compatible avec les modules E-Line KX

Applications de la série E-Line CR

  • Galeries entre transformateur et tableau
  • Industrie du pétrole et du gaz naturel
  • Centrales nucléaires
  • Cimenteries
  • Industrie de la production d’électricité
  • Ports et chantiers navals
  • Locaux alimentaires
  • Tunnels et passages souterrains
