E-Line DL-SL Barres

Gaines à barres de distribution d’Énergie (40A)

Les systèmes de goulottes de Gaines à barres E-Line DL/SL sont utilisés dans les circuits de faible puissance qui nécessitent une alimentation électrique monophasée ou triphasée de 40 A dans les bâtiments et les installations industrielles. Les prises de courant 10A / 16A (avec ou sans fusible) sont conçues pour alimenter les circuits d'éclairage en fonction de leurs caractéristiques.

Catalogue
Katalog 173Katalog 186

Caractéristiques Générales

E-LINE DL

Les systèmes de goulottes à double circuit sont utilisés dans les bureaux et les lieux de travail sur les circuits d'éclairage et de prise de courant, ainsi que dans les installations industrielles à plafond surélevé sur les circuits d'éclairage. (2+2) ... (5+5) et différentes combinaisons de conducteurs sont disponibles.

E-LINE SL

Le système de goulottes de Gaines à barres monophasées E-Line SL a été fabriqué comme système de base et remplace la gamme de barres d'éclairage E-Line KAM. Il est utilisé dans les usines, les bureaux et les parkings pour alimenter l'éclairage monophasé. Il peut être utilisé en monophasé ou en triphasé et peut être équipé de 2, 3, 4 ou 5 conducteurs en monophasé.

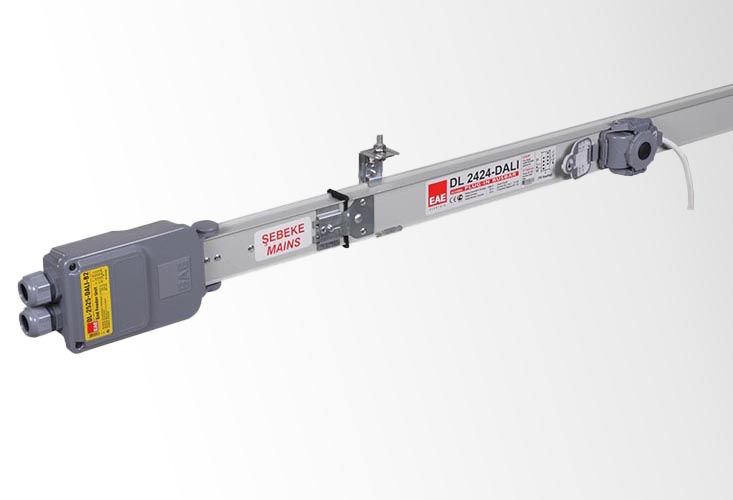

E-LINE DL DALI

Il est utilisé dans les bâtiments et les installations industrielles dans les circuits d'éclairage contrôlés par DALI, à la fois pour l'alimentation électrique et pour une ligne de commande. Dans les applications triphasées (4+4) ou (5+4), des options de conducteurs CE (de mise à terre) ou dans les applications monophasées (2+4) ou (3+4), des options de conducteurs CE (de mise à terre) sont disponibles.

E-LINE SL-ACK

Il est utilisé dans les usines, les bureaux et les parkings pour alimenter l'éclairage monophasé contrôlé par DALI. L'utilisation monophasée et les options à 5 conducteurs sont disponibles en monophasé.

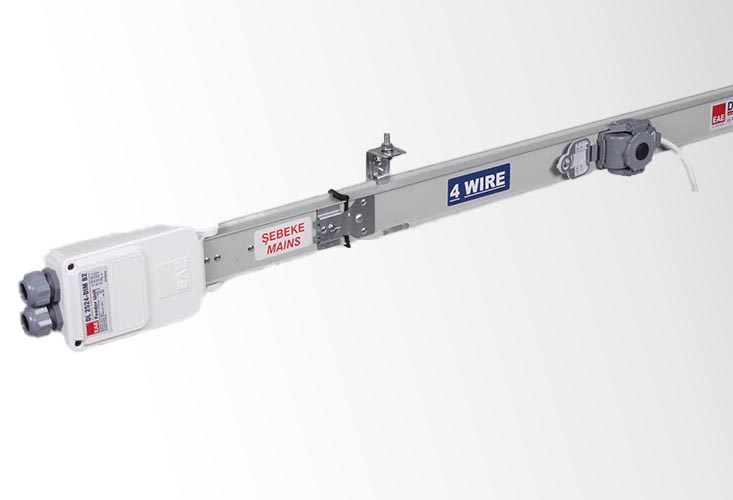

E-LINE DL DIM

Il est utilisé dans les bâtiments et les installations industrielles, sur les circuits d'éclairage et pour la gradation sectionnelle des luminaires utilisés avec la fonction de ballast de couloir ainsi que pour l'alimentation électrique. L'application triphasée est disponible pour l'option 5+4 conducteurs.

E-LINE SL-DALI+ACK

Il est utilisé dans les usines, les bureaux et les parkings pour alimenter l'éclairage monophasé contrôlé par DALI. Il est disponible en version monophasée et en option à 5 conducteurs en monophasé.

Avantages des Gaines à barres DL/SL

E-LINE DL

  • Courant nominal du conducteur en cuivre de 40A
  • Différentes configurations de conducteurs jusqu'à (5+5) 10 conducteurs double face dans un seul corps
  • Sur demande, peinture électrostatique RAL 7038 séchée au four sur la structure du corps en tôle d'acier galvanisée.
  • 8 fenêtres de sortie Double face (4+4) le long de Gaines à barres de longueur standard de 3 mètres.
  • Isolation intégrale sans halogène, résistante à la flamme, sur des conducteurs en cuivre étamé.
  • Structure de fixation facile à monter avec des contacts à ressort argentés.

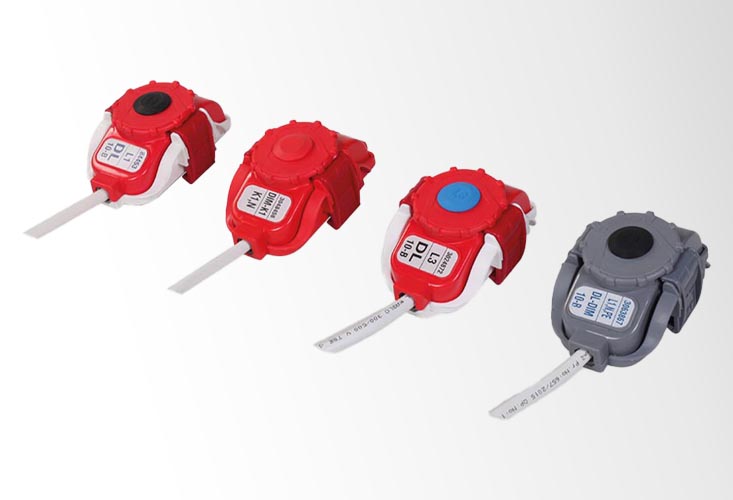

  • Fiches de sortie avec mécanisme de verrouillage en différentes couleurs pour indiquer les phases.
  • Option CE masse propre (mise à terre)
  • Classe de protection IP55

E-LINE SL

  • Courant nominal du conducteur en cuivre de 40A
  • Différents nombres de conducteurs jusqu'à 5 conducteurs d'un côté dans un seul corps
  • Sur demande, peinture électrostatique RAL 7038 séchée au four sur la structure du corps en tôle d'acier galvanisée
  • Fenêtres à 4 sorties d'un seul côté le long de Barre collectrice d'une longueur standard de 3 mètres
  • Isolation intégrale sans halogène, résistante à la flamme, sur des conducteurs en cuivre étamé.
  • Structure de fixation facile à monter avec des contacts à ressort argentés.
  • Fiches de sortie avec mécanisme de verrouillage en différentes couleurs pour indiquer les phases
  • Option CE masse propre (mise à terre)
  • Classe de protection IP55

E-Line DL/SL Application

  • Petites entreprises
  • Zones de production locale dans les usines
  • Ateliers
  • Installations textiles
  • Installations automobiles
  • Sous-industries automobiles
  • Petites installations industrielles
  • Centres commerciaux industrielles
  • Centres de données
  • Grands marchés
