E-Line Smart

Caractéristiques Générales

Les produits sont certifiés TÜV et sont équipés de câbles et de bornes répondant aux normes IEC. Les produits sont créés en 2 segments selon les méthodes de production.

• Produits standard prêts à l'emploi équipés de prises de type modulaire et Produits spéciaux
• Le produit peut être équipé de n'importe quelle marque et n'importe quel nombre de prises de type modulaire disponibles sur demande.

Produits du Groupe E-Line SMART

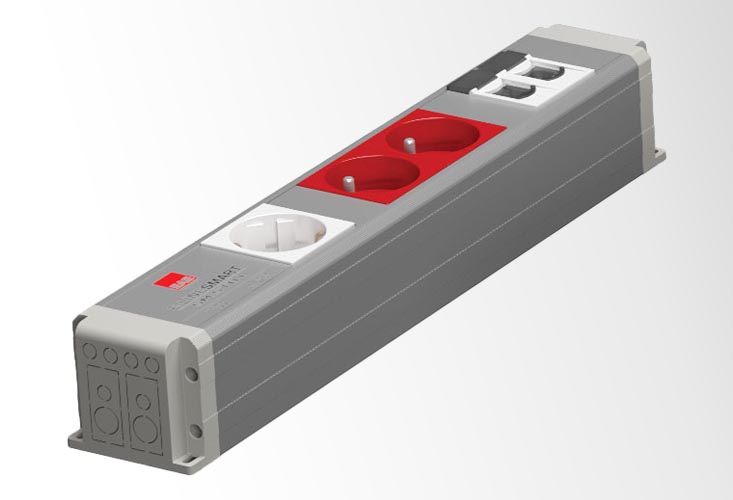

• SM-STD-I Type standard non fixé
• SM-STD B Type standard vide
• SM-LUX-I Type luxe non fixé
• SM-LUX-II Type luxe fixé (avec supports de fixation au bureau)

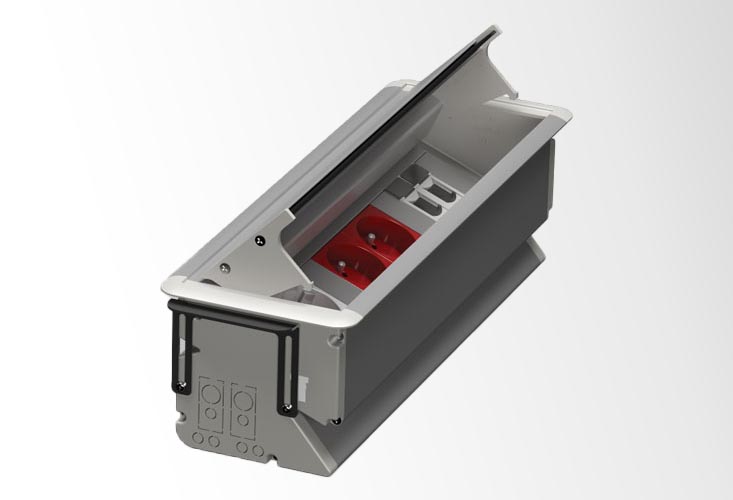

• SM-IN-I Type rectangulaire Encastré dans le bureau
• SM-IN-I Type cylindrique encastré dans le bureau (type élévateur)
• SM-K Type colonne
• SM-MK Type mini colonne

Avec 8 (huit) types différents fabriqués avec le contenu requis, EAE offre donc des solutions flexibles, solides, modulaires, esthétiques et sûres en mesure de répondre également à vos besoins futurs.

Applications E-Line SMART

• Le corps est en aluminium et peint avec une peinture en poudre anodique ou électrostatique en blanc ou noir.
• Les couvercles latéraux en plastique sont fabriqués en polycarbonate (PC) et répondent aux conditions d'essai "sans halogène" et de fil incandescent conformément à la norme IEC 60965 et ils appartiennent à la classe d'ignifugation "V0" conformément à la norme Ul94.
• Les produits standard de type libre peuvent être montés sur le bureau à l'aide de dispositifs de montage appropriés disponibles sur demande.
• Les produits standard de type libre peuvent être fixés à l'intérieur et/ou sous le bureau à l'aide des trous pour le passage de boulons pratiqués sur les couvercles latéraux.
• Les couvercles des produits intégrés sont ouverts/fermés par un système mécanique (push open-push close) et peuvent être ouverts jusqu'à un maximum de 90° afin d'éviter toute rupture. Les entrées et sorties de câbles du couvercle sont du type à brosse et les brosses sont en PA6. La conception permet de fermer facilement les couvercles, quelle que soit la fiche ou l'adaptateur connecté à la prise ; et lorsque le couvercle est en position fermée, le produit se trouve à une hauteur maximale de 2 mm sur la surface du bureau.
• Les produits de type cylindrique ont un corps doté d'un système d'ouverture par poussée et d'un système de freinage afin que le produit ne tombe pas sur le sol lorsqu'il est grand ouvert. Il est conçu de manière à ce qu’il retourne dans son logement à l'intérieur du bureau, lorsque les fiches sont connectées, grâce à son mécanisme d'élévation et à sa structure de couvercle à ressort en laissant seulement le câble à l’extérieur qui reste visible sur le bureau.

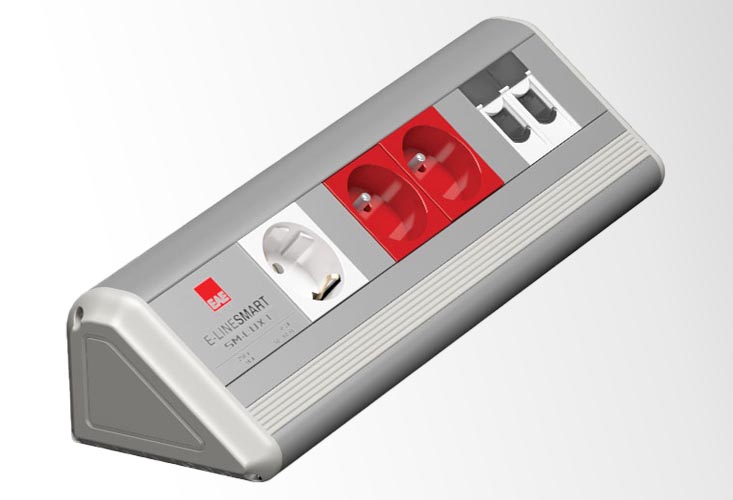

• Les produits standard qui peuvent être montés sur le bureau sont positionnés à un angle spécifique pour faciliter l'utilisation ; il y a aussi une plaque de recouvrement mobile en harmonie avec le corps à l'arrière du produit qui protège les entrées et les sorties de câbles.
• À l'intérieur du produit et dans un compartiment séparé, il y a un appareil de branchement de connecteur (borne électrique) et une connexion sans vis à verrouillage pour chaque conducteur. En outre, ce connecteur tolère et supporte les charges de traction et de tension des câbles grâce aux pinces de serrage de câbles qui y sont montées.
• Pour les sorties de câbles sur le bureau, on utilise des conduits à structure flexible en plastique "sans halogène" avec une protection différenciée des câbles.
• La connexion des prises de courant montées sur le produit se fait via H07Z1-K avec une section de 2,5 mm ou, sur demande, avec une section de 1,5 mm. Il est équipé de ces connecteurs séparément pour les circuits UPS et Réseau, pouvant supporter une charge d'au moins 16A et connectés par vis et un système de verrouillage.
• La vis de contact de mise à terre et le connecteur de mise à terre fixés au corps en aluminium du produit sont reliés par un câble H07Z1-K d'une section de 2,5 mm pour assurer la protection de la structure.
• La pièce de fixation de la prise est intégrée dans le corps et chaque marque et type universel et modulaire est compatible avec l'installation de prises de courant de taille 45x45 mm (2 modules) et d'une prise de courant faible et multimédia de taille 45x22,5 mm (1 module).
• Les prises secteur et ASI sont de 250V CA et 16A avec un angle de 45° et les prises caractéristiques "blanches" avec garde de pointe et mise à terre de la norme allemande sont utilisées dans les circuits secteur, tandis que les prises "rouges" de la norme française sont utilisées dans les circuits ASI. Les ponts de mise à terre phase-neutre des systèmes de prises doubles, triples et quadruples sont fixés par eux-mêmes à l'aide d'une barre en laiton.
• Pour les connexions de câbles de données, on utilise un couvercle à ressort et une fenêtre d'étiquetage compatible avec la structure "Keystone jack" UTP Cat-6.
• Pour les connexions de câbles téléphoniques, on utilise un couvercle à ressort et une fenêtre d'étiquetage compatible avec la structure "Keystone jack" de Cat-3.
• La pièce de montage de la prise est également compatible avec le montage/l'installation de toutes les unités de charge standard et modulaires (45x45 mm et/ou 45x22.5mm) d’USB, de l'adaptateur USB, de l'adaptateur VGA, de l'adaptateur HDMI, etc. et elles peuvent être utilisées en conjonction avec toutes les marques.
• Les couvercles aveugles de 45x22,5 mm (1 module) compatibles avec le corps sont utilisés entre les différentes prises de courant fort et faible et après la dernière prise, mais avant le couvercle de terminaison.

Domaines d’utilisation

• Banques
• Bureaux et lieux de travail, bâtiments d’administration
• Hôtels
• Hôpitaux
• Écoles, bâtiments privés
• Centres Commerciaux
• Salles de Conférence
• Centres d’appel
• Salles de réunion
• Salles de Cinéma et de théâtre
• Installations industrielles
• Installations touristiques
