Dabline Barres

Systèmes de distribution d'énergie sous-plancher par Goulottes de Gaines à barres (63A-80A)

Systèmes de Gaines à barres sous-plancher Dabline avec des couleurs différentes, utilisés pour les applications sous-plancher dans les bureaux. La dimension réduite de DABLINE (Gaines à barres sous-plancher) permet d'installer le système dans des espaces restreints avec une hauteur de plancher allant jusqu'à 65 mm. Pour des solutions simples, faciles et rapides minimisant le risque sous le plancher surélevé sans nécessiter de chemin de câbles, de câblage, de boîte de jonction et de connecteur.

Catalogue
Katalog 170

Caractéristiques techniques

Unités de dérivation

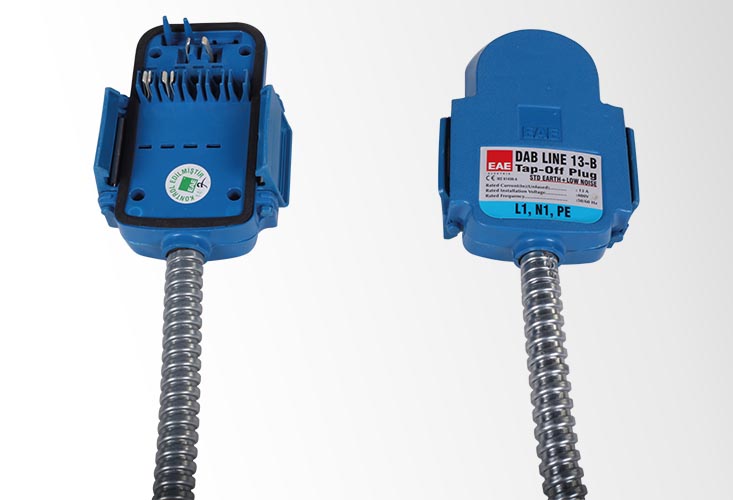

  • Fiches de dérivation 13A, 16A, 32A (avec ou sans disjoncteur miniature MCB)
  • Pour 32A, boîtier de dérivation utilisé

Caractéristiques techniques de la gaine à barres

  • Courant nominal : 63A ou 80A
  • Longueurs droites disponibles en option : 1200 – 2400 – 3000 mm
  • Fenêtres de connexion enfichables en option tous les 300 mm ou 600 mm
  • Indice de protection IP55
  • Plastiques sans halogène avec résistance au feu jusqu’à 960°C
  • Fiches de dérivation à clé
  • Contacts à ressort plaqués argent sur la gaine à barres
  • Isolation sur toute la longueur du conducteur, assurant une sécurité à long terme et protégeant les biens contre les dangers extérieurs
  • Continuité de mise à la terre et installation aux points de jonction assurées par un seul boulon
  • Chaque longueur de gaine à barres est équipée de supports de fixation au sol intégrés
  • Couvercles IP articulés sur les fenêtres d’emboîtement
  • Options 2, 3, 4, 5 conducteurs (mise à la terre en option)
  • Monophasé (pour ASI et secteur) : deux circuits séparés possibles pour deux gaines à barres distinctes ou pour la même prise (secteur, ASI)
  • Unités de réception du courant disponibles en différentes couleurs pour le secteur et l’ASI

Domaines d’utilisation

  • Banques
  • Centres d’affaires
  • Bureaux de nouvelle génération
  • Hôtels
  • Hôpitaux
  • Cinémas et théâtres
  • Centres de conférences
  • Bâtiments scolaires
  • Installations touristiques
  • Applications à plancher surélevé
